浙江省作為國內經濟大省，寧波、紹興、金華是浙江省內工業生產大市，對電力能源消耗需求巨大，每當夏季用電高峰期電力資源尤其緊張，在前些年還產生來拉閘限電的事情，對工業生產影響很大，由此很多企業把目光放在光伏發電上，以光伏發電來滿足自己生產的部分電力需求，這就需要對光伏發電進行群控群調組網。

寧波、紹興、金華三地分布式光伏發電群調群控組網設計概述

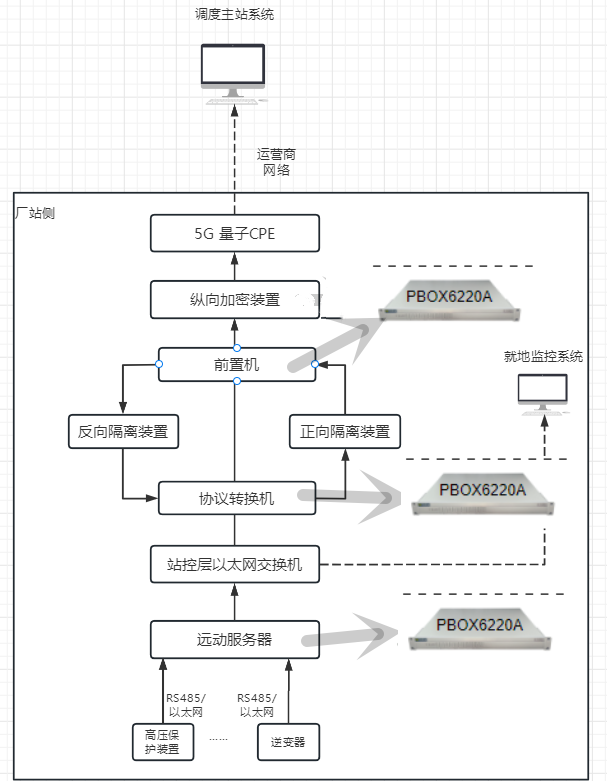

通過PBox6220A將采集到的逆變器數據和高壓保護裝置數據上傳到站控交換機，經由另一臺PBox6220A進行規約轉換成系統可以識別的數據，經過正反向隔離裝置再將數據經由前置機傳遞到PBox6220A進行數據加密保障數據安全再由5G量子CPE通過運營商網絡傳輸?shù)娇蛻舻恼{(diào)度系統，客戶可以遠程監控光伏電站運營數據。

寧波、紹興、金華三地分布式光伏發電群調群控組網設計優勢

1. 正反向隔離和縱向加密保障組網數據安全

此組網方案設計采用來正反向隔離裝置可有有效的將不同分區進行數據隔離降低受到網絡攻擊的風險，通過縱向加密裝置可以有效的保障數據傳輸安全。

2. 云平臺遠程監測方便快捷

此組網設計方案最后數據可以上傳到客戶指定或者領祺科技的云平臺進行對光伏發電站的運營情況進行監控，并下達各種群調群控的指令無需現場操作，降低人力成本。

3.群調群控功能可以按照需求調控光伏工作情況

此方案實現了AGC、AVC、一次調頻和一次調壓功能，AGC、AVC和一次調頻功能滿足調度要求。有功控制時間小于200ms，動態無功響應時間小于30ms。支持全數據上傳調度功能：支持向配電自動化主站上傳功率、頻率、信號等功能，實現全數據接入。有功精準快速控制：可以做到10秒內控制至目標值，收到主站有功為零指令時5秒內切除站點有功出力。無功電壓精準快速控制：可以做到10秒內控制至目標值，控制指令模式包含無功、電壓、功率因數、電壓上限、電壓下限等多種控制模式。

通過群控群調組網方案可以有效的提升金華、寧波、紹興、三地部分工業生產的電力保障水平，此外通過與國家電網并網還可以將多余的電力進行售賣可以獲得經濟收益。
