一、ACG系統簡介

AGC系統是指自動發電控制系統，它通過控制光伏逆變器的出力，以滿足不斷變化的用戶電力需求，從而使電網處于安全的運行狀態。由于太陽能的間歇性、隨機性特點，光伏電站的大規模并網給電網調度帶來了巨大的調峰壓力，增加了電網系統的不穩定性，降低了電網系統的電能質量。因此，光伏電站通過利用有功自動控制系統在規定的出力調整范圍內，通過實時跟蹤上級電力調度部門下發的調節指令，按照一定調節速率實時調整發電出力，以滿足電力系統頻率和功率控制的要求。

二、AVC系統簡介

AVC系統是指自動電壓無功控制系統，它通過自動調節電網電壓、無功，提高電網的電壓質量，降低電網損耗，實現電網的穩定和經濟運行。為了維持所希望的目標電壓，光伏電站通過利用自動電壓無功控制系統的無功優化算法，得到目標狀態下當前在線可調設備（逆變器、SVC、SVG）的目標無功，通過閉環控制，實現系統電壓的調節，從而使系統電壓逼近或達到目標值，以滿足電力系統無功和電壓控制的要求。

三、光伏發電中協調控制終端實現ACG/AVC群調群控

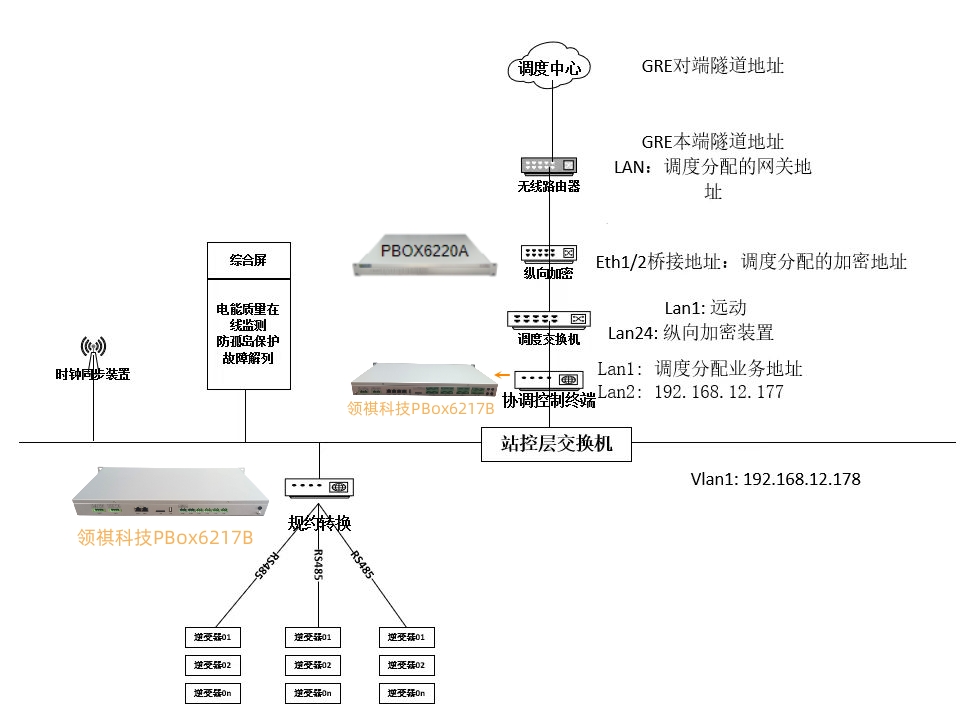

（領祺科技群調群控組網方案）

調度中心通過PBox6220加密傳送控制光伏發電站逆變器發電狀態和功率指令到站控層交換機再到PB0x6217B規約轉換器把指令通過通訊協議轉換到光伏發電站逆變器能識別的信息，從而控制分布式光伏發電站逆變器工作狀態以及工作功率，將光伏發電站的運行狀態和發電功率自動控制在電力系統頻率和功率控制要求發范圍內。

同理也是通過PBox6220加密傳送控制指令到站控層交換機再到PB0x6217B規約轉換器把調節電網電壓、無功指令通過通訊協議轉換到光伏發電站逆變器能識別的信息從而實現自動調節系統電壓逼近甚至達到目標電壓，從而提高電網的電壓質量，降低電網損耗，實現電網的穩定和經濟運行。
